最大紙張尺寸：1620*1200mm
最小紙張尺寸：650*450mm
適用紙張范圍：E、B、C、A和AB瓦楞紙板（厚度1~8.5mm）
最高機械速度：4500 轉/時

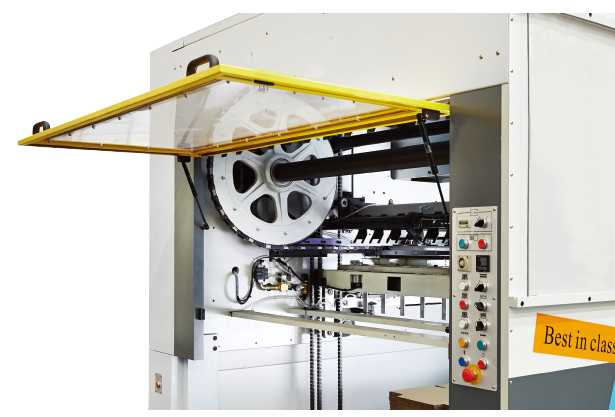

飛達/送紙部
- 采用下吸盤式不停頓送紙方式
- 氣動式側推擋板預先對紙堆推齊整理
- 采用真空吸附方式將紙板送入壓紙輥，不易刮花印刷表面
輸紙臺側定位部
- 采用大力矩伺服電機確保紙板到達前規平穩精準
- 左右各一套側定位推規，保證紙板側定位精準
- 輸紙步距調整采用不停機調節
- 前擋前后位置可根據咬口尺寸作微調

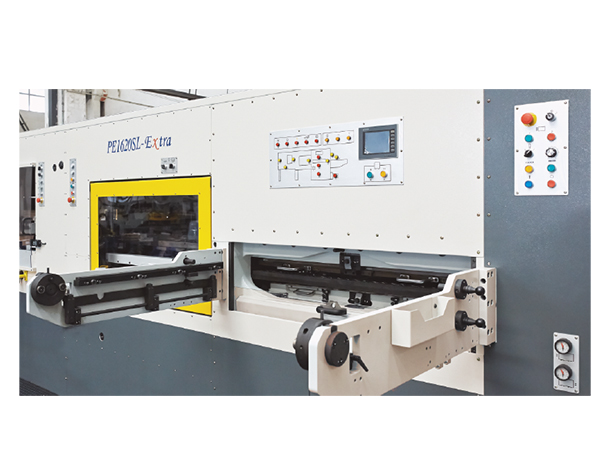

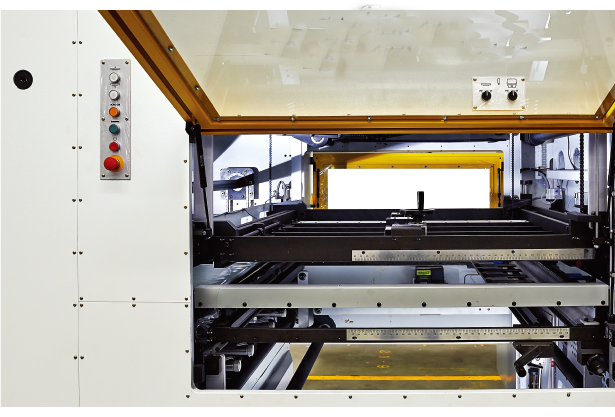

模切部
- 模切部操作安全門及氣動式版框安全鎖緊系統
- 模切沖程增大，使紙板尤其是AB瓦紙板更加容易脫模
- 模切版框中央定位系統，換版快捷、準確
- 模切鋼板氣墊托起裝置，使模切鋼板拉出推入更輕松容易

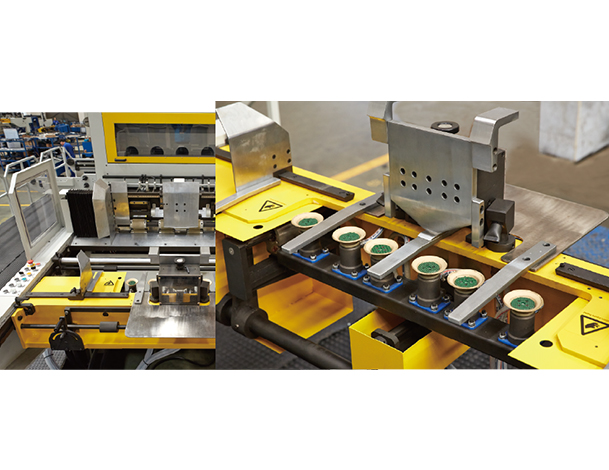

清廢部
- 電動上清廢框提升裝置，可提升距離400mm， 增大了清廢部操作空間
- 中央定位快速清廢版鎖緊裝置及上框模具裝夾系統，換版快捷，操作方便
- 快速清廢頂針的使用大大縮短了作業時間

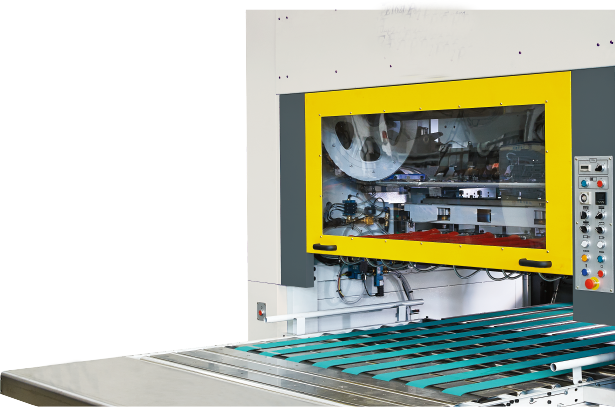

收紙部
收紙方式可以有兩種選擇——計數堆疊或高堆收紙（H：高堆收紙），可以根據您的產品與后道加工方式，做精準方案推薦。
計數堆疊升降輸送皮帶裝置 E CUT 1620SHA
- 采用插桿式托架收紙升降臺及皮帶輸送方式，保護紙板表面在輸送過程中不易刮花印刷面
高堆收紙升降裝置 E CUT 1620SHAL
- 自動高效的高堆收紙升降裝置
- 收紙結構可整堆拉出機外，方便快捷、減少用工成本
- 電子計數器
| 技術參數 | ECUT 1620 SL |
| 最大紙張尺寸 | 1620x1200 mm |
| 最小紙張尺寸 | 650x450 mm |
| 最大模切范圍 | 1600x1180 mm |
| 版框內徑尺寸 | 1630x1210 mm |
| 適用紙張范圍 | E、B、C、A和AB瓦楞紙板及彩裱瓦楞紙板（厚度1~8.5mm） |
| 最小廢邊寬 | 12mm |
| 最小咬紙寬 | 6~12mm |
| 刀線高 | 23.8mm |
| 最高機械速度 | 4500 轉/時 |
| 模切壓力 | 400 Ton |
| 總用電功率 | 35KW |
| 電力要求 | 380V，三相，50HZ |
| 壓縮空氣泵 | 0.7 m3/min |
| 壓力調節范圍 | ±1.5mm |
| 整機尺寸 | 9.98*5.7m |
| 整機重量 | 35 Ton |
